¿40 cm o 60 cm? Los escenarios de la OGUC para franjas podotáctiles

Para cualquier constructora o equipo de arquitectura, pocas situaciones son tan críticas como el día de la inspección para la Recepción Final. Todo parece estar en orden, hasta que el revisor de la Dirección de Obras Municipales (DOM) saca la cinta métrica frente a la franja podotáctil del acceso principal... y sacude la cabeza.

Un desfase milimétrico en el trazado o el desprendimiento de un par de botones bastan para paralizar la entrega de un proyecto de millones de dólares.

En esta primera entrada de la Academia de Accesibilidad, analizamos los 3 errores técnicos más comunes en la instalación de pavimentos podotáctiles en Chile bajo el Decreto 50 (OGUC) y cómo tu equipo puede evitarlos.

1. El error del "pegado simple" frente al alto tráfico

El mercado está lleno de soluciones autoadhesivas o botones que se pegan directamente sobre la superficie terminada. Aunque parecen una solución rápida y económica en la fase de terminaciones, en entornos de alto tráfico (centros comerciales, hospitales o espacio público) tienen una vida útil bajísima.

Cuando el revisor de la DOM asiste a la obra y nota que ya faltan piezas debido al tránsito de la misma marcha blanca de la construcción, el rechazo es inmediato. La normativa chilena exige que los elementos garanticen permanencia y detectabilidad.

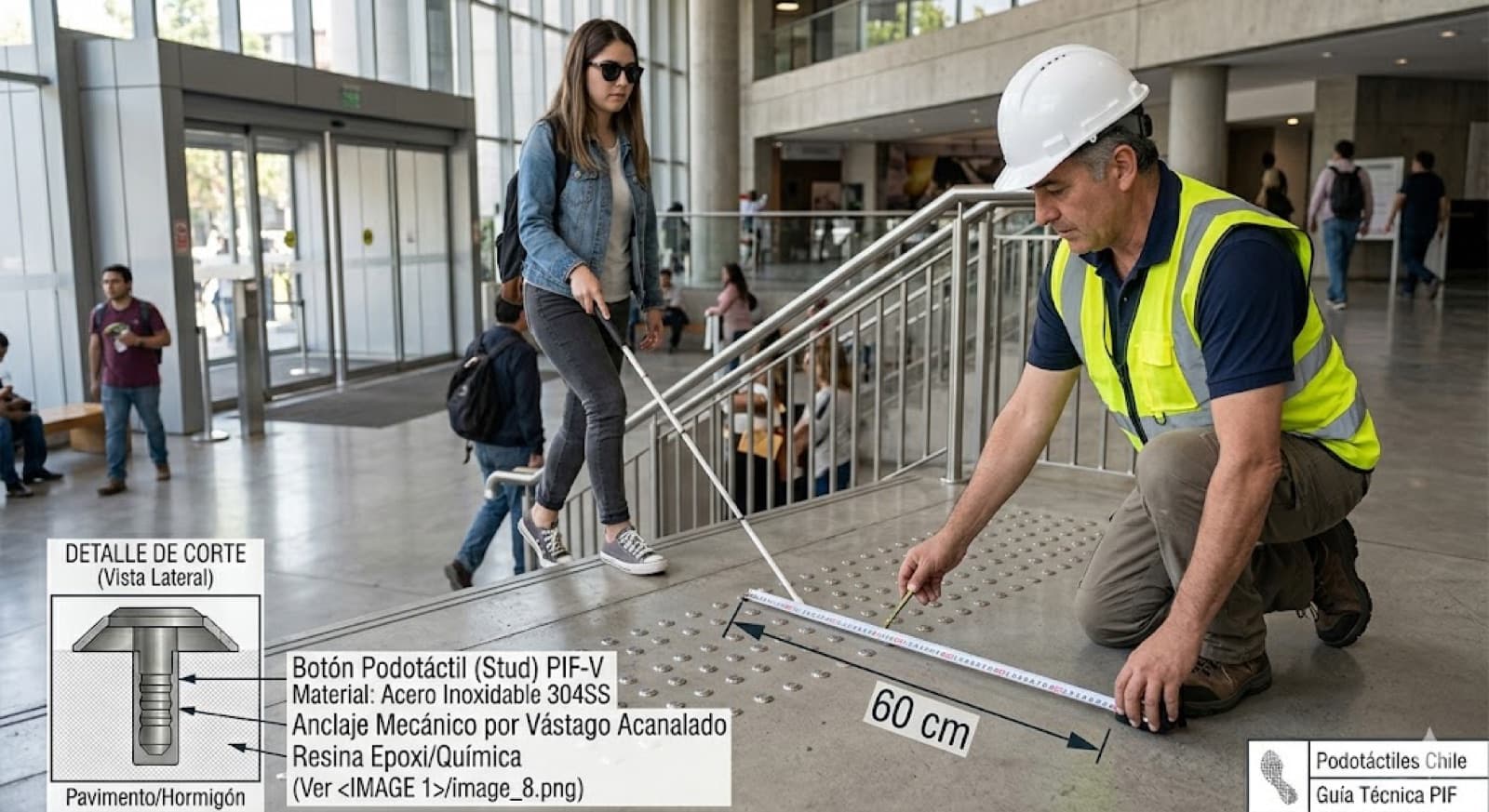

• La solución profesional: Utilizar siempre interfaces con anclaje mecánico (vástago acanalado) inyectadas con resina epóxica. Al quedar fundidas monolíticamente con la losa base, es imposible que se desprendan, asegurando una recepción impecable.

2. Confundir el ancho de la franja (40, 60 u 80 cm)

La OGUC no define un único ancho para las franjas de alerta (botones). Este varía según el flujo y el destino de la edificación:

• 40 cm: Es el mínimo normativo absoluto, utilizado generalmente en accesos secundarios o espacios de menor flujo.

• 60 cm: El estándar recomendado para la gran mayoría de los proyectos comerciales y públicos.

• 80 cm: El máximo normativo, exigido rigurosamente en zonas de transporte público y andenes.

Instalar una franja de 40 cm en un lugar donde el flujo peatonal exigía 60 cm es uno de los motivos de rechazo más habituales. No te arriesgues: revisa el destino del espacio antes de trazar.

3. Fallar en la matemática del "Tresbolillo"

La ley es tajante: los botones de alerta de peligro no van alineados en cuadrícula simple, deben disponerse en tresbolillo (filas alternadas). Esto permite que el bastón de una persona con discapacidad visual detecte el relieve sin importar el ángulo en que se aproxime.

Sin embargo, el error ocurre al calcular la separación. El estándar de instalación técnica más eficiente en Chile dicta una matriz estricta:

• 100 mm (10 cm) de distancia horizontal entre centros de botones en la misma fila.

• 50 mm (5 cm) de distancia vertical entre filas.

• Un desfase (offset) exacto de 50 mm en la segunda fila para que el botón superior quede perfectamente centrado respecto a los inferiores.

Si el maestro en obra instala "al ojo" o sin una plantilla rígida de perforación, el patrón se deforma, los ejes se pierden y visualmente se nota el desalineamiento. Un revisor minucioso objetará la partida de inmediato.

La accesibilidad no es un checklist, es precisión técnica

Cumplir con el Decreto 50 no se trata solo de "poner los botones de acero para la foto". Se trata de entender la física del material y la geometría del trazado. Diseñar y construir con precisión milimétrica desde el día uno no solo ahorra miles de repicados en obra, sino que garantiza autonomía real para los usuarios finales.

¿Estás proyectando o construyendo y necesitas asegurar tu recepción DOM? Encuentra los diagramas de trazado milimétrico exactos para botones y barras en nuestra Guía Técnica de Especificación o cubicación rápida con nuestros cotizadores automáticos en línea.
