¿40 cm o 60 cm? Los escenarios de la OGUC para franjas podotáctiles

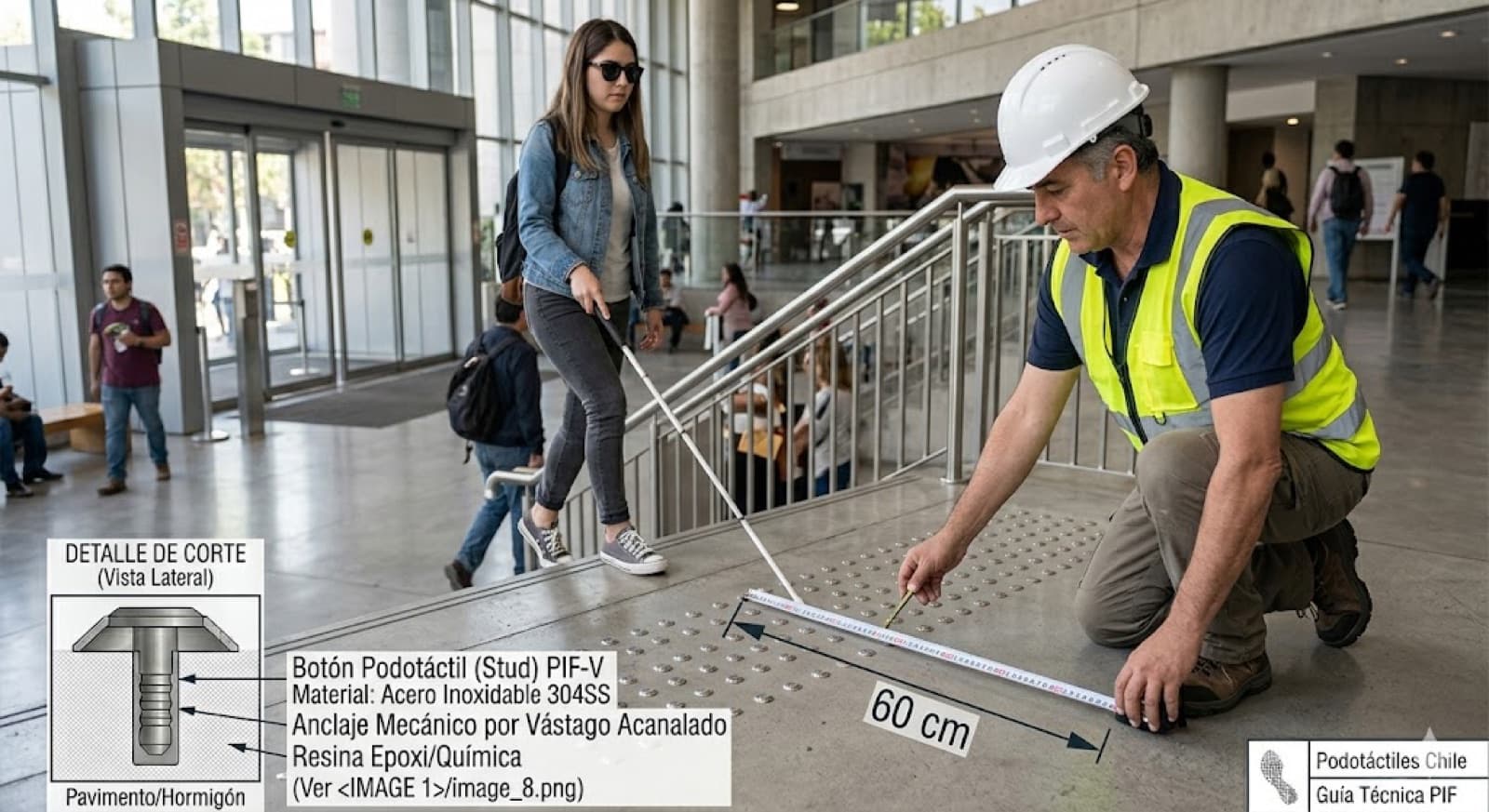

Para cualquier constructora o equipo de arquitectura, pocas situaciones son tan críticas como el día de la inspección para la Recepción Final. Todo parece estar en orden, hasta que el revisor de la Dirección de Obras Municipales (DOM) saca la cinta métrica frente a la franja podotáctil del acceso principal... y sacude la cabeza.
Un desfase milimétrico en el trazado o el desprendimiento de un par de botones bastan para paralizar la entrega de un proyecto de millones de dólares.
En esta primera entrada de la Academia de Accesibilidad, analizamos los 3 errores técnicos más comunes en la instalación de pavimentos podotáctiles en Chile bajo el Decreto 50 (OGUC) y cómo tu equipo puede evitarlos.
Elegir el sistema de fijación sin mirar el proyecto
El anclaje mecánico y la fijación adhesiva son sistemas de fijación válidos y presentes en el mercado. La norma no obliga a uno sobre el otro, así que la elección depende del proyecto y no de una exigencia normativa.
La diferencia técnica es simple: el anclaje mecánico transmite la carga por inserción física en la losa (vástago más resina epóxica), mientras que la fijación adhesiva la transmite por adherencia superficial (cinta o pegamento estructural, sin perforar). Todo lo demás se desprende de eso:
- Instalación: el anclaje mecánico requiere perforación; la fijación adhesiva no perfora y es más rápida.
- Mejor para: el anclaje mecánico, alto tráfico sostenido y exteriores; la fijación adhesiva, interiores y superficies que no admiten taladro.
- Reversibilidad: el anclaje mecánico es permanente y no removible sin dañar la superficie; la fijación adhesiva es removible según el adhesivo usado.
- Vida útil esperada: el anclaje mecánico es estructural y sin mantenimiento; la adhesiva depende de la calidad de la superficie y del adhesivo.
El error, entonces, no es usar uno u otro: es elegir sin mirar las condiciones reales de la obra. Una fijación pensada para interior, puesta en una circulación exterior de alto tráfico sostenido, queda expuesta a un desgaste para el que no fue calculada. Y si el día de la inspección faltan piezas, la franja deja de comunicar lo que tiene que comunicar, sin importar con qué se fijó.
En Podotáctiles Chile trabajamos con anclaje mecánico (vástago acanalado inyectado con resina epóxica) como estándar de esta línea, por ser la solución con menor mantenimiento a largo plazo en alto tráfico y exteriores. Si su proyecto tiene una restricción específica que hace preferible una fijación adhesiva —una superficie que no admite taladro, por ejemplo—, es una alternativa real y conviene revisarla con el equipo antes de comprar. Revisa la comparación técnica completa en Anclaje mecánico o fijación adhesiva: cómo elegir según el proyecto.
Confundir el ancho de la franja (40, 60 u 80 cm)
La OGUC no define un único ancho para las franjas de alerta (botones). Este varía según el flujo y el destino de la edificación:
- 40 cm: el mínimo normativo absoluto, utilizado generalmente en accesos secundarios o espacios de menor flujo.
- 60 cm: el estándar recomendado para la gran mayoría de los proyectos comerciales y públicos.
- 80 cm: el máximo normativo, exigido rigurosamente en zonas de transporte público y andenes.
Instalar una franja de 40 cm en un lugar donde el flujo peatonal exigía 60 cm es uno de los motivos de rechazo más habituales. No te arriesgues: revisa el destino del espacio antes de trazar. Para saber cuántas piezas exactas necesitas por metro lineal en cada ancho, revisa Cuántas piezas por metro lineal: cubicación de barras PIF-LV y botones PIF-V.
Fallar en la matemática del "Tresbolillo"
La ley es tajante: los botones de alerta de peligro no van alineados en cuadrícula simple, deben disponerse en tresbolillo (filas alternadas). Esto permite que el bastón de una persona con discapacidad visual detecte el relieve sin importar el ángulo en que se aproxime.
Sin embargo, el error ocurre al calcular la separación. El estándar de instalación técnica más eficiente en Chile dicta una matriz estricta:
- 100 mm (10 cm) de distancia horizontal entre centros de botones en la misma fila.
- 50 mm (5 cm) de distancia vertical entre filas.
- Un desfase (offset) exacto de 50 mm en la segunda fila para que el botón superior quede perfectamente centrado respecto a los inferiores.
Si el maestro en obra instala "al ojo" o sin una plantilla rígida de perforación, el patrón se deforma, los ejes se pierden y visualmente se nota el desalineamiento. Un revisor minucioso objetará la partida de inmediato.
La accesibilidad no es un checklist, es precisión técnica
Cumplir con el Decreto 50 no se trata solo de "poner los botones de acero para la foto". Se trata de entender la física del material y la geometría del trazado. Diseñar y construir con precisión milimétrica desde el día uno no solo ahorra miles de repicados en obra, sino que garantiza autonomía real para los usuarios finales.
¿Estás proyectando o construyendo y necesitas asegurar tu recepción DOM? Encuentra los diagramas de trazado milimétrico exactos para botones y barras en nuestra Guía Técnica de Especificación, o cubicación rápida con nuestros cotizadores automáticos en línea.
